前回は2足歩行ロボット HM-01 を完成させて PS4コントローラによる足動作を楽しみました。

予算3万円でつくる BLDC 2足歩行ロボット第4号ー2足歩行ロボット完成ー

ここでは動作シーケンスを組んで足踏みや歩行動作を楽しみます。

ATOM用Arduinoコード

前回からATOM用のコードのみを変更して足踏み・歩行動作を実現します。
動作はPS4コントローラから指定します。

まずはコードを紹介します。
詳細は次節以降に記載します。

環境バージョンはこれまでと同様で以下の通りです。
　Arduino IDEバージョン：ver. 1.8.19
　ESP32ライブラリ：ver. 2.0.13
　M5Atomライブラリ：ver. 0.1.3
　Kalman Filter Library ：ver. 1.0.2
　PS4Controllerライブラリ：ver. 1.1.0
　SimpleFOCライブラリ：ver. 2.3.3

enum class ModeT : uint8_t;

#include <M5Atom.h>
#include <Kalman.h>
#include <WiFi.h>
#include <WebServer.h>
#include <Preferences.h>
#include <PS4Controller.h>
#include "driver/twai.h"
#include <SimpleFOC.h>


twai_message_t rx_msg;


WebServer server(80);

const char ssid[] = "ATOM";  // SSID
const char pass[] = "password";   // password

const IPAddress ip(192, 168,22, 90);      // IPアドレス
const IPAddress subnet(255, 255, 255, 0); // サブネットマスク

int Motion = 0;
int idleState = 0;

int delay1 = 50, delay2 = 140;
float xZero = 10.0, zZero = 99.0;
float dx1 = 10.0, dx2 = 5.0;
float dz1 = 3.0, dz2 = 16.0;

float tim;
unsigned long time_mSt;


LowPassFilter filter = LowPassFilter(0.3);
float tf = 0.3;
float th = 30.0;
int stateJudge = 0;
float torqueL = 0.0, torqueR = 0.0;
float preTorque = 0.0, currentTorque = 0.0, diffTorque = 0.0;


float offsetX = 0.0, offsetY = 0.0;

int lastLStickX = 0, lastLStickY = 0, lastRStickX = 0, lastRStickY = 0;

unsigned long oldTime = 0, loopTime, nowTime, startTime;
float dt;

float accX = 0, accY = 0, accZ = 0;
float gyroX = 0, gyroY = 0, gyroZ = 0;

float theta_X = 0.0, theta_Y = 0.0;
float theta_Xdot = 0.0, theta_Ydot = 0.0;

Kalman kalmanX, kalmanY;
float kalAngleX, kalAngleDotX, kalAngleY, kalAngleDotY;

float Kp = 0.3, Kd = 0.2;

float rollVal = 0.0, rollCtrlL = 0.0, rollCtrlR = 0.0;

Preferences preferences;


//加速度センサから傾きデータ取得 [deg]
void get_theta() {
  M5.IMU.getAccelData(&accX,&accY,&accZ);
  //傾斜角導出 単位はdeg
  theta_X =  atan2(accY, -accZ) * 57.29578f + offsetX;
  theta_Y  = -atan2(-accX, -accZ) * 57.29578f + offsetY;
}

//角速度取得
void get_gyro_data() {
  M5.IMU.getGyroData(&gyroX,&gyroY,&gyroZ);
  theta_Xdot = -gyroX;
  theta_Ydot = gyroY;
}

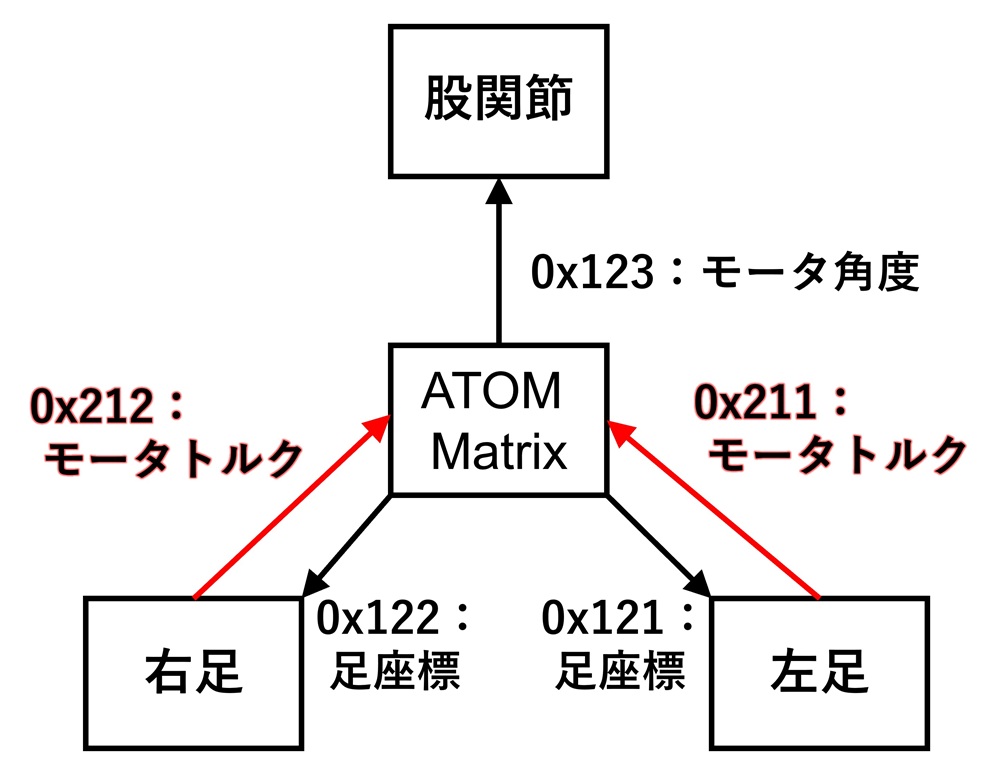

//CAN送信 L
void sendL(float xL, float hL) {
  twai_message_t msg = {};
  msg.identifier = 0x121;
  msg.extd = 0;  // 標準ID（11bit）
  msg.data_length_code = 8;

  // floatをバイト配列にコピー
  memcpy(&msg.data[0], &xL, 4);
  memcpy(&msg.data[4], &hL, 4);

  // 送信
  twai_transmit(&msg, 0);
}

//CAN送信 R
void sendR(float xR, float hR) {
  twai_message_t msg = {};
  msg.identifier = 0x122;
  msg.extd = 0;  // 標準ID（11bit）
  msg.data_length_code = 8;

  // floatをバイト配列にコピー
  memcpy(&msg.data[0], &xR, 4);
  memcpy(&msg.data[4], &hR, 4);

  // 送信
  twai_transmit(&msg, 0);
}

//CAN送信 Roll
void sendRoll(float angL, float angR) {
  twai_message_t msg = {};
  msg.identifier = 0x123;
  msg.extd = 0;  // 標準ID（11bit）
  msg.data_length_code = 8;

  // floatをバイト配列にコピー
  memcpy(&msg.data[0], &angL, 4);
  memcpy(&msg.data[4], &angR, 4);

  // 送信
  twai_transmit(&msg, 0);
}



//モード定義
enum class ModeT : uint8_t {Idle, Step, Ad, Back};


//モードを設定して実行
void setMotion(ModeT m) {
  switch (m) {
    case ModeT::Step: //足踏み
      if(Motion == 0){
        sendL(xZero, zZero);
        Motion = 1;
        time_mSt = millis();
        tim = 0;
      }else if(Motion == 1){
        tim = millis() - time_mSt;
        if(tim <= delay1){
          sendR(xZero, zZero + dz1 / delay1 * tim); //0 -> dz1
        }else{
          time_mSt = millis();
          tim = 0;
          Motion = 2;
        }
      }else if(Motion == 2 && tim <= delay2){
        tim = millis() - time_mSt;
        sendR(xZero, zZero + dz1 - (dz1 + dz2)  / delay2 * tim); //dz1 -> -dz2
      }else if(Motion == 2 && tim > delay2){
        Motion = 3;
        startTime = millis();
        while(true) { // 接地判定まで待機
          sendR(xZero, zZero);

          if(stateJudge == 1 || millis() - startTime > 1000){
            break;
          }
        }
        Motion = 4;
        stateJudge = 0;
      }else if(Motion == 4){
        sendR(xZero, zZero);
        Motion = 5;
        time_mSt = millis();
        tim = 0;
      }else if(Motion == 5){
        tim = millis() - time_mSt;
        if(tim <= delay1){
          sendL(xZero, zZero + dz1 / delay1 * tim); //0 -> dz1
        }else{
          time_mSt = millis();
          tim = 0;
          Motion = 6;
        }
      }else if(Motion == 6 && tim <= delay2){
        tim = millis() - time_mSt;
        sendL(xZero, zZero + dz1 - (dz1 + dz2) / delay2 * tim); //dz1 -> -dz2
      }else if(Motion == 6 && tim > delay2 ){
        Motion = 7;
        startTime = millis();
        while(true) { // 接地判定まで待機
          sendL(xZero, zZero);

          if(stateJudge == 1 || millis() - startTime > 1000){
            break;
          }
        }
        Motion = 0;
        stateJudge = 0;
      }
      break;
    case ModeT::Ad: //前進
      if(Motion == 0){
        sendL(xZero + dx1, zZero);
        sendR(xZero - dx1, zZero);
        Motion = 1;
        time_mSt = millis();
        tim = 0;
      }else if(Motion == 1){
        tim = millis() - time_mSt;
        if(tim <= delay1){
          sendR(xZero - dx1 - dx2 / delay1 * tim, zZero + dz1 / delay1 * tim); //0 -> dz1
        }else{
          time_mSt = millis();
          tim = 0;
          Motion = 2;
        }
      }else if(Motion == 2 && tim <= delay2){
        tim = millis() - time_mSt;
        sendL(xZero + dx1 - 2.0 * dx1 / delay2 * tim, zZero);
        sendR(xZero - dx1 - dx2 + (2.0 * dx1 + dx2) / delay2 * tim, zZero + dz1 - (dz1 + dz2)  / delay2 * tim); //dz1 -> -dz2
      }else if(Motion == 2 && tim > delay2){
        Motion = 3;
        startTime = millis();
        while(true) { // 接地判定まで待機
          sendL(xZero - dx1, zZero);
          sendR(xZero + dx1, zZero);
          if(stateJudge == 1 || millis() - startTime > 1000){
            break;
          }
        }
        Motion = 4;
        stateJudge = 0;
      }else if(Motion == 4){
        sendL(xZero - dx1, zZero);
        sendR(xZero + dx1, zZero);
        Motion = 5;
        time_mSt = millis();
        tim = 0;
      }else if(Motion == 5){
        tim = millis() - time_mSt;
        if(tim <= delay1){
          sendL(xZero - dx1 - dx2 / delay1 * tim, zZero + dz1 / delay1 * tim); //0 -> dz1
        }else{
          time_mSt = millis();
          tim = 0;
          Motion = 6;
        }
      }else if(Motion == 6 && tim <= delay2){
        tim = millis() - time_mSt;
        sendL(xZero - dx1 - dx2 + (2.0 * dx1 + dx2) / delay2 * tim, zZero + dz1 - (dz1 + dz2) / delay2 * tim); //dz1 -> -dz2
        sendR(xZero + dx1 - 2.0 * dx1 / delay2 * tim, zZero);
      }else if(Motion == 6 && tim > delay2 ){
        Motion = 7;
        startTime = millis();
        while(true) { // 接地判定まで待機
          sendL(xZero + dx1, zZero);
          sendR(xZero - dx1, zZero);
          if(stateJudge == 1 || millis() - startTime > 1000){
            break;
          }
        }
        Motion = 0;
        stateJudge = 0;
      }
      break;
    case ModeT::Back: //後進
      if(Motion == 0){
        sendL(xZero - dx1, zZero);
        sendR(xZero + dx1, zZero);
        Motion = 1;
        time_mSt = millis();
        tim = 0;
      }else if(Motion == 1){
        tim = millis() - time_mSt;
        if(tim <= delay1){
          sendR(xZero + dx1 + dx2 / delay1 * tim, zZero + dz1 / delay1 * tim); //0 -> dz1
        }else{
          time_mSt = millis();
          tim = 0;
          Motion = 2;
        }
      }else if(Motion == 2 && tim <= delay2){
        tim = millis() - time_mSt;
        sendL(xZero - dx1 + 2.0 * dx1 / delay2 * tim, zZero);
        sendR(xZero + dx1 + dx2 - (2.0 * dx1 + dx2) / delay2 * tim, zZero + dz1 - (dz1 + dz2)  / delay2 * tim); //dz1 -> -dz2
      }else if(Motion == 2 && tim > delay2){
        Motion = 3;
        startTime = millis();
        while(true) { // 接地判定まで待機
          sendL(xZero + dx1, zZero);
          sendR(xZero - dx1, zZero);
          if(stateJudge == 1 || millis() - startTime > 1000){
            break;
          }
        }
        Motion = 4;
        stateJudge = 0;
      }else if(Motion == 4){
        sendL(xZero + dx1, zZero);
        sendR(xZero - dx1, zZero);
        Motion = 5;
        time_mSt = millis();
        tim = 0;
      }else if(Motion == 5){
        tim = millis() - time_mSt;
        if(tim <= delay1){
          sendL(xZero + dx1 + dx2 / delay1 * tim, zZero + dz1 / delay1 * tim); //0 -> dz1
        }else{
          time_mSt = millis();
          tim = 0;
          Motion = 6;
        }
      }else if(Motion == 6 && tim <= delay2){
        tim = millis() - time_mSt;
        sendL(xZero + dx1 + dx2 - (2.0 * dx1 + dx2) / delay2 * tim, zZero + dz1 - (dz1 + dz2) / delay2 * tim); //dz1 -> -dz2
        sendR(xZero - dx1 + 2.0 * dx1 / delay2 * tim, zZero);
      }else if(Motion == 6 && tim > delay2 ){
        Motion = 7;
        startTime = millis();
        while(true) { // 接地判定まで待機
          sendL(xZero - dx1, zZero);
          sendR(xZero + dx1, zZero);
          if(stateJudge == 1 || millis() - startTime > 1000){
            break;
          }
        }
        Motion = 0;
        stateJudge = 0;
      }
      break;
    default: // Idle 初期姿勢
      Motion = 0;
      for(int i = 0; i < 5; i++){
        sendL(xZero, zZero);
        sendR(xZero, zZero);
        delay(20);
      }
      break;
  }
}


//Core0
void display(void *pvParameters) {
  M5.IMU.Init();

  //フルスケールレンジ
  M5.IMU.SetAccelFsr(M5.IMU.AFS_2G);
  M5.IMU.SetGyroFsr(M5.IMU.GFS_250DPS);

  get_theta();
  kalmanX.setAngle(theta_X);
  kalmanY.setAngle(theta_Y);

  M5.dis.setBrightness(20);

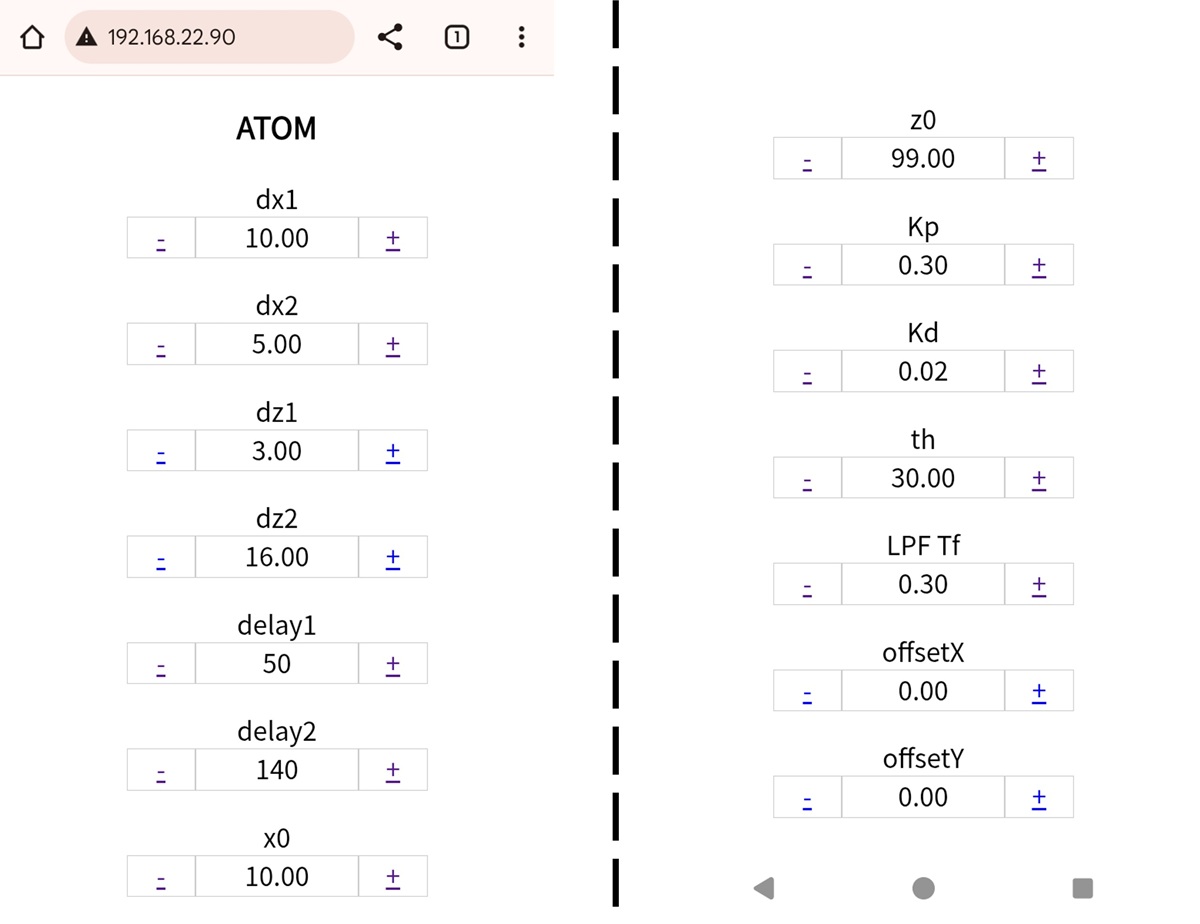

  WiFi.softAP(ssid, pass);           // SSIDとパスの設定
  delay(100);                        // 追記：このdelayを入れないと失敗する場合がある
  WiFi.softAPConfig(ip, ip, subnet); // IPアドレス、ゲートウェイ、サブネットマスクの設定

  IPAddress myIP = WiFi.softAPIP();  // WiFi.softAPIP()でWiFi起動

  server.on("/", handleRoot);

  server.on("/x0M", x0M);
  server.on("/x0P", x0P);
  server.on("/dx1M", dx1M);
  server.on("/dx1P", dx1P);
  server.on("/dx2M", dx2M);
  server.on("/dx2P", dx2P);

  server.on("/z0M", z0M);
  server.on("/z0P", z0P);
  server.on("/dz1M", dz1M);
  server.on("/dz1P", dz1P);
  server.on("/dz2M", dz2M);
  server.on("/dz2P", dz2P);

  server.on("/delay1M", d1M);
  server.on("/delay1P", d1P);
  server.on("/delay2M", d2M);
  server.on("/delay2P", d2P);

  server.on("/KpM", KpM);
  server.on("/KpP", KpP);
  server.on("/KdM", KdM);
  server.on("/KdP", KdP);

  server.on("/thM", thM);
  server.on("/thP", thP);
  server.on("/tfM", tfM);
  server.on("/tfP", tfP);

  server.on("/offsetXP", offsetXP);
  server.on("/offsetXM", offsetXM);
  server.on("/offsetYP", offsetYP);
  server.on("/offsetYM", offsetYM);

  server.begin();


  twai_general_config_t g_config = {
    .mode = TWAI_MODE_NORMAL,
    .tx_io = (gpio_num_t)19,
    .rx_io = (gpio_num_t)22,
    .clkout_io = TWAI_IO_UNUSED,
    .bus_off_io = TWAI_IO_UNUSED,
    .tx_queue_len = 5,
    .rx_queue_len = 5,
    .alerts_enabled = TWAI_ALERT_NONE,
    .clkout_divider = 0,
    .intr_flags = ESP_INTR_FLAG_LEVEL1
  };

  //twai_timing_config_t t_config = TWAI_TIMING_CONFIG_500KBITS();
  twai_timing_config_t t_config = TWAI_TIMING_CONFIG_1MBITS();
  twai_filter_config_t f_config = TWAI_FILTER_CONFIG_ACCEPT_ALL();

  if (twai_driver_install(&g_config, &t_config, &f_config) == ESP_OK) {
    Serial.println("TWAI Driver installed");
  } else {
    Serial.println("TWAI Driver install failed");
  }

  if (twai_start() == ESP_OK) {
    Serial.println("TWAI Started");
  } else {
    Serial.println("TWAI Start failed");
  }

  for (;;){
    server.handleClient();

    //LED表示
    M5.dis.clear();

    if(kalAngleX > 20.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i, 0xff0000);
      }
    }else if(kalAngleX <= 20.0 && kalAngleX > 12.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i, 0x0000ff);
      }
    }else if(kalAngleX <= 12.0 && kalAngleX > 4.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i + 5, 0x0000ff);
      }
    }else if(kalAngleX <= 4.0 && kalAngleX > 1.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i + 10, 0x0000ff);
      }
    }else if(abs(kalAngleX) <= 1.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i + 10, 0x00ff00);
      }
    }else if(kalAngleX >= -4.0 && kalAngleX < -1.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i + 10, 0x0000ff);
      }
    }else if(kalAngleX >= -12.0 && kalAngleX < -4.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i + 15, 0x0000ff);
      }
    }else if(kalAngleX >= -20.0 && kalAngleX < -12.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i + 20, 0x0000ff);
      }
    }else if(kalAngleX < -20.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i + 20, 0xff0000);
      }
    }

    if(kalAngleY > 20.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i * 5, 0xff0000);
      }
    }else if(kalAngleY <= 20.0 && kalAngleY > 12.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i * 5, 0x0000ff);
      }
    }else if(kalAngleY <= 12.0 && kalAngleY > 4.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i * 5 + 1, 0x0000ff);
      }
    }else if(kalAngleY <= 4.0 && kalAngleY > 1.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i * 5 + 2, 0x0000ff);
      }
    }else if(abs(kalAngleY) <= 1.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i * 5 + 2, 0x00ff00);
      }
    }else if(kalAngleY >= -4.0 && kalAngleY < -1.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i * 5 + 2, 0x0000ff);
      }
    }else if(kalAngleY >= -12.0 && kalAngleY < -4.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i * 5 + 3, 0x0000ff);
      }
    }else if(kalAngleY >= -20.0 && kalAngleY < -12.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i * 5 + 4, 0x0000ff);
      }
    }else if(kalAngleY < -20.0){
      for(int i = 0; i < 5; i++){
        M5.dis.drawpix(i * 5 + 4, 0xff0000);
      }
    }


    nowTime = micros();
    loopTime = nowTime - oldTime;
    oldTime = nowTime;

    dt = (float)loopTime / 1000000.0; //sec


    get_theta();
    get_gyro_data();

    //カルマンフィルタ 姿勢 傾き
    kalAngleX = kalmanX.getAngle(theta_X, theta_Xdot, dt);
    kalAngleY = kalmanY.getAngle(theta_Y, theta_Ydot, dt);

    //カルマンフィルタ 姿勢 角速度
    kalAngleDotX = kalmanX.getRate();
    kalAngleDotY = kalmanY.getRate();


    //ロール軸send
    rollVal = Kp * kalAngleY + Kd * kalAngleDotY;
    sendRoll(rollVal - rollCtrlL, rollVal - rollCtrlR);


    //足トルク受信
    if (twai_receive(&rx_msg, 0) == ESP_OK) {
      if (rx_msg.identifier == 0x211 && rx_msg.data_length_code == 4) {
        memcpy(&torqueL, &rx_msg.data[0], 4);
      }else if (rx_msg.identifier == 0x212 && rx_msg.data_length_code == 4) {
        memcpy(&torqueR, &rx_msg.data[0], 4);
      }

      currentTorque = filter(torqueL - torqueR);
      diffTorque = currentTorque - preTorque;

      if(diffTorque > th && Motion == 7 && stateJudge == 0){
        stateJudge = 1;
      }else if(diffTorque < -th && Motion == 3 && stateJudge == 0){
        stateJudge = 1;
      }
      preTorque = currentTorque;
    }

    disableCore0WDT();
  }
}

//ブラウザ表示
void handleRoot() {
  String temp ="<!DOCTYPE html> \n<html lang=\"ja\">";
  temp +="<head>";
  temp +="<meta charset=\"utf-8\">";
  temp +="<title>ATOM</title>";
  temp +="<meta name=\"viewport\" content=\"width=device-width, initial-scale=1\">";
  temp +="<style>";
  temp +=".container{";
  temp +="  max-width: 500px;";
  temp +="  margin: auto;";
  temp +="  text-align: center;";
  temp +="  font-size: 1.2rem;";
  temp +="}";
  temp +="span,.pm{";
  temp +="  display: inline-block;";
  temp +="  border: 1px solid #ccc;";
  temp +="  width: 50px;";
  temp +="  height: 30px;";
  temp +="  vertical-align: middle;";
  temp +="  margin-bottom: 20px;";
  temp +="}";
  temp +="span{";
  temp +="  width: 120px;";
  temp +="}";
  temp +="button{";
  temp +="  width: 100px;";
  temp +="  height: 40px;";
  temp +="  font-weight: bold;";
  temp +="  margin-bottom: 20px;";
  temp +="}";
  temp +="button.on{ background:lime; color:white; }";
  temp +=".column-3{ max-width:330px; margin:auto; text-align:center; display:flex; justify-content:space-between; flex-wrap:wrap; }";
  temp +="</style>";
  temp +="</head>";

  temp +="<body>";
  temp +="<div class=\"container\">";
  temp +="<h3>ATOM</h3>";


  //dx1
  temp +="dx1 <br>";
  temp +="<a class=\"pm\" href=\"/dx1M\">-</a>";
  temp +="<span>" + String(dx1) + "</span>";
  temp +="<a class=\"pm\" href=\"/dx1P\">+</a><br>";

  //dx2
  temp +="dx2 <br>";
  temp +="<a class=\"pm\" href=\"/dx2M\">-</a>";
  temp +="<span>" + String(dx2) + "</span>";
  temp +="<a class=\"pm\" href=\"/dx2P\">+</a><br>";


  //dz1
  temp +="dz1 <br>";
  temp +="<a class=\"pm\" href=\"/dz1M\">-</a>";
  temp +="<span>" + String(dz1) + "</span>";
  temp +="<a class=\"pm\" href=\"/dz1P\">+</a><br>";

  //dz2
  temp +="dz2 <br>";
  temp +="<a class=\"pm\" href=\"/dz2M\">-</a>";
  temp +="<span>" + String(dz2) + "</span>";
  temp +="<a class=\"pm\" href=\"/dz2P\">+</a><br>";


  //delay1
  temp +="delay1<br>";
  temp +="<a class=\"pm\" href=\"/delay1M\">-</a>";
  temp +="<span>" + String(delay1) + "</span>";
  temp +="<a class=\"pm\" href=\"/delay1P\">+</a><br>";

  //delay2
  temp +="delay2<br>";
  temp +="<a class=\"pm\" href=\"/delay2M\">-</a>";
  temp +="<span>" + String(delay2) + "</span>";
  temp +="<a class=\"pm\" href=\"/delay2P\">+</a><br>";


  //初期姿勢x
  temp +="x0 <br>";
  temp +="<a class=\"pm\" href=\"/x0M\">-</a>";
  temp +="<span>" + String(xZero) + "</span>";
  temp +="<a class=\"pm\" href=\"/x0P\">+</a><br>";

  //初期姿勢z
  temp +="z0 <br>";
  temp +="<a class=\"pm\" href=\"/z0M\">-</a>";
  temp +="<span>" + String(zZero) + "</span>";
  temp +="<a class=\"pm\" href=\"/z0P\">+</a><br>";


  //Kp
  temp +="Kp<br>";
  temp +="<a class=\"pm\" href=\"/KpM\">-</a>";
  temp +="<span>" + String(Kp) + "</span>";
  temp +="<a class=\"pm\" href=\"/KpP\">+</a><br>";

  //Kd
  temp +="Kd<br>";
  temp +="<a class=\"pm\" href=\"/KdM\">-</a>";
  temp +="<span>" + String(Kd) + "</span>";
  temp +="<a class=\"pm\" href=\"/KdP\">+</a><br>";


  //th
  temp +="th<br>";
  temp +="<a class=\"pm\" href=\"/thM\">-</a>";
  temp +="<span>" + String(th) + "</span>";
  temp +="<a class=\"pm\" href=\"/thP\">+</a><br>";

  //tf
  temp +="LPF Tf <br>";
  temp +="<a class=\"pm\" href=\"/tfM\">-</a>";
  temp +="<span>" + String(tf) + "</span>";
  temp +="<a class=\"pm\" href=\"/tfP\">+</a><br>";


  //offsetX
  temp += "offsetX<br>";
  temp += "<a class=\"pm\" href=\"/offsetXM\">-</a>";
  temp += "<span>" + String(offsetX) + "</span>";
  temp += "<a class=\"pm\" href=\"/offsetXP\">+</a><br>";

  //offsetY
  temp += "offsetY<br>";
  temp += "<a class=\"pm\" href=\"/offsetYM\">-</a>";
  temp += "<span>" + String(offsetY) + "</span>";
  temp += "<a class=\"pm\" href=\"/offsetYP\">+</a><br>";

  temp +="</div>";
  temp +="</body>";
  server.send(200, "text/HTML", temp);
}


void x0M() {
  if(xZero > -150.0){
    xZero -= 1.0;
    preferences.putFloat("xZero", xZero );
  }
  handleRoot();
}
void x0P() {
  if(xZero < 150.0){
    xZero += 1.0;
    preferences.putFloat("xZero", xZero );
  }
  handleRoot();
}


void dx1M() {
  if(dx1 > -100.0){
    dx1 -= 1.0;
    preferences.putFloat("dx1", dx1);
  }
  handleRoot();
}
void dx1P() {
  if(dx1 < 100.0){
    dx1 += 1.0;
    preferences.putFloat("dx1", dx1);
  }
  handleRoot();
}


void dx2M() {
  if(dx2 > -100.0){
    dx2 -= 1.0;
    preferences.putFloat("dx2", dx2);
  }
  handleRoot();
}
void dx2P() {
  if(dx2 < 100.0){
    dx2 += 1.0;
    preferences.putFloat("dx2", dx2);
  }
  handleRoot();
}


void z0M() {
  if(zZero > 0.0){
    zZero -= 1.0;
    preferences.putFloat("zZero", zZero );
  }
  handleRoot();
}
void z0P() {
  if(zZero < 150.0){
    zZero += 1.0;
    preferences.putFloat("zZero", zZero );
  }
  handleRoot();
}


void dz1M() {
  if(dz1 > 0.0){
    dz1 -= 0.5;
    preferences.putFloat("dz1", dz1 );
  }
  handleRoot();
}
void dz1P() {
  if(dz1 < 100.0){
    dz1 += 0.5;
    preferences.putFloat("dz1", dz1 );
  }
  handleRoot();
}


void dz2M() {
  if(dz2 > 0.0){
    dz2 -= 0.5;
    preferences.putFloat("dz2", dz2 );
  }
  handleRoot();
}
void dz2P() {
  if(dz2 < 100.0){
    dz2 += 0.5;
    preferences.putFloat("dz2", dz2 );
  }
  handleRoot();
}


void d1M() {
  if(delay1 > 0){
    delay1 -= 5;
    preferences.putInt("delay1", delay1);
  }
  handleRoot();
}
void d1P() {
  if(delay1 <= 1000){
    delay1 += 5;
    preferences.putInt("delay1", delay1);
  }
  handleRoot();
}


void d2M() {
  if(delay2 > 0){
    delay2 -= 5;
    preferences.putInt("delay2", delay2);
  }
  handleRoot();
}
void d2P() {
  if(delay2 <= 1000){
    delay2 += 5;
    preferences.putInt("delay2", delay2);
  }
  handleRoot();
}


void KpM() {
  if(Kp > -10.0){
    Kp -= 0.1;
    preferences.putFloat("Kp", Kp);
  }
  handleRoot();
}
void KpP() {
  if(Kp <= 10.0){
    Kp += 0.1;
    preferences.putFloat("Kp", Kp);
  }
  handleRoot();
}

void KdM() {
  if(Kd > -10.0){
    Kd -= 0.01;
    preferences.putFloat("Kd", Kd);
  }
  handleRoot();
}
void KdP() {
  if(Kd <= 10.0){
    Kd += 0.01;
    preferences.putFloat("Kd", Kd);
  }
  handleRoot();
}


void thM() {
  if (th >= 0) {
    th -= 5.0;
    preferences.putFloat("th", th);
  }
  handleRoot();
}

void thP() {
  if (th <= 100.0) {
    th += 5.0;
    preferences.putFloat("th", th);
  }
  handleRoot();
}


void tfM() {
  if (tf >= 0.05) {
    tf -= 0.05;
    preferences.putFloat("tf", tf);
    filter.Tf = tf;
  }
  handleRoot();
}

void tfP() {
  if (tf <= 1.0) {
    tf += 0.05;
    preferences.putFloat("tf", tf);
    filter.Tf = tf;
  }
  handleRoot();
}


void offsetXM() {
  if (offsetX >= -160) {
    offsetX -= 0.1;
    preferences.putFloat("offsetX", offsetX);
  }
  handleRoot();
}

void offsetXP() {
  if (offsetX <= 160) {
    offsetX += 0.1;
    preferences.putFloat("offsetX", offsetX);
  }
  handleRoot();
}


void offsetYM() {
  if (offsetY >= -160) {
    offsetY -= 0.1;
    preferences.putFloat("offsetY", offsetY);
  }
  handleRoot();
}

void offsetYP() {
  if (offsetY <= 160) {
    offsetY += 0.1;
    preferences.putFloat("offsetY", offsetY);
  }
  handleRoot();
}



void setup() {
  M5.begin(true, true, true); //SerialEnable, bool I2CEnable, DisplayEnable

  Serial.println("-----------------------------");
  uint8_t btmac[6];
  esp_read_mac(btmac, ESP_MAC_BT);
  Serial.printf("[Bluetooth] Mac Address = %02X:%02X:%02X:%02X:%02X:%02X\r\n", btmac[0], btmac[1], btmac[2], btmac[3], btmac[4], btmac[5]);


  PS4.begin();


  //パラメータ初期値取得
  preferences.begin("parameter", false);

  Kp = preferences.getFloat("Kp", Kp);
  Kd = preferences.getFloat("Kd", Kd);

  xZero = preferences.getFloat("xZero", xZero);
  dx1 = preferences.getFloat("dx1", dx1);
  dx2 = preferences.getFloat("dx2", dx2);

  zZero = preferences.getFloat("zZero", zZero);
  dz1 = preferences.getFloat("dz1", dz1);
  dz2 = preferences.getFloat("dz2", dz2);

  delay1 = preferences.getInt("delay1", delay1);
  delay2 = preferences.getInt("delay2", delay2);

  th = preferences.getFloat("th", th);
  tf = preferences.getFloat("tf", tf);
  filter.Tf = tf;

  offsetX = preferences.getFloat("offsetX", offsetX);
  offsetY = preferences.getFloat("offsetY", offsetY);


  //core0 タスク
  xTaskCreatePinnedToCore(
    display
    ,  "display"   // A name just for humans
    ,  4096  // This stack size can be checked & adjusted by reading the Stack Highwater
    ,  NULL
    ,  1  // Priority, with 3 (configMAX_PRIORITIES - 1) being the highest, and 0 being the lowest.
    ,  NULL
    ,  0);
}


void loop(){
  if (PS4.isConnected()) { //PS4コントローラ
    int currentLStickX = PS4.LStickX();
    int currentLStickY = PS4.LStickY();
    int currentRStickX = PS4.RStickX();
    int currentRStickY = PS4.RStickY();

    if (currentLStickX != lastLStickX || currentLStickY != lastLStickY) {
      float Lx = PS4.LStickX() / 4.0;
      float Ly = PS4.LStickY() / 3.0;
      sendL(-Lx + xZero, Ly + zZero);
      sendR(Lx + xZero, Ly + zZero);

      lastLStickX = currentLStickX;
      lastLStickY = currentLStickY;
    }else if (currentRStickX != lastRStickX || currentRStickY != lastRStickY) {
      rollCtrlL = PS4.RStickX() / 10.0;
      rollCtrlR = rollCtrlL;

      lastRStickX = currentRStickX;
      lastRStickY = currentRStickY;
    }else if (PS4.Up()) {
      setMotion(ModeT::Ad);
      idleState = 0;
    }else if (PS4.Down()) {
      setMotion(ModeT::Back);
      idleState = 0;
    }else if (PS4.Cross()) {
      setMotion(ModeT::Step);
      idleState = 0;
    }else if(idleState == 0){
      setMotion(ModeT::Idle);
      idleState = 1;
    }
  }else {
    setMotion(ModeT::Idle);
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

267

268

269

270

271

272

273

274

275

276

277

278

279

280

281

282

283

284

285

286

287

288

289

290

291

292

293

294

295

296

297

298

299

300

301

302

303

304

305

306

307

308

309

310

311

312

313

314

315

316

317

318

319

320

321

322

323

324

325

326

327

328

329

330

331

332

333

334

335

336

337

338

339

340

341

342

343

344

345

346

347

348

349

350

351

352

353

354

355

356

357

358

359

360

361

362

363

364

365

366

367

368

369

370

371

372

373

374

375

376

377

378

379

380

381

382

383

384

385

386

387

388

389

390

391

392

393

394

395

396

397

398

399

400

401

402

403

404

405

406

407

408

409

410

411

412

413

414

415

416

417

418

419

420

421

422

423

424

425

426

427

428

429

430

431

432

433

434

435

436

437

438

439

440

441

442

443

444

445

446

447

448

449

450

451

452

453

454

455

456

457

458

459

460

461

462

463

464

465

466

467

468

469

470

471

472

473

474

475

476

477

478

479

480

481

482

483

484

485

486

487

488

489

490

491

492

493

494

495

496

497

498

499

500

501

502

503

504

505

506

507

508

509

510

511

512

513

514

515

516

517

518

519

520

521

522

523

524

525

526

527

528

529

530

531

532

533

534

535

536

537

538

539

540

541

542

543

544

545

546

547

548

549

550

551

552

553

554

555

556

557

558

559

560

561

562

563

564

565

566

567

568

569

570

571

572

573

574

575

576

577

578

579

580

581

582

583

584

585

586

587

588

589

590

591

592

593

594

595

596

597

598

599

600

601

602

603

604

605

606

607

608

609

610

611

612

613

614

615

616

617

618

619

620

621

622

623

624

625

626

627

628

629

630

631

632

633

634

635

636

637

638

639

640

641

642

643

644

645

646

647

648

649

650

651

652

653

654

655

656

657

658

659

660

661

662

663

664

665

666

667

668

669

670

671

672

673

674

675

676

677

678

679

680

681

682

683

684

685

686

687

688

689

690

691

692

693

694

695

696

697

698

699

700

701

702

703

704

705

706

707

708

709

710

711

712

713

714

715

716

717

718

719

720

721

722

723

724

725

726

727

728

729

730

731

732

733

734

735

736

737

738

739

740

741

742

743

744

745

746

747

748

749

750

751

752

753

754

755

756

757

758

759

760

761

762

763

764

765

766

767

768

769

770

771

772

773

774

775

776

777

778

779

780

781

782

783

784

785

786

787

788

789

790

791

792

793

794

795

796

797

798

799

800

801

802

803

804

805

806

807

808

809

810

811

812

813

814

815

816

817

818

819

820

821

822

823

824

825

826

827

828

829

830

831

832

833

834

835

836

837

838

839

840

841

842

843

844

845

846

847

848

849

850

851

852

853

854

855

856

857

858

859

860

861

862

863

864

865

866

867

868

869

870

871

872

873

874

875

876

877

878

879

880

881

882

883

884

885

886

887

888

889

890

891

892

893

894

895

896

897

898

899

900

901

902

903

904

905

906

907

908

909

910

911

912

913

914

915

916

917

918

919

920

921

922

923

924

925

926

927

928

929

930

931

932

933

934

935

936

937

938

939

940

941

942

943

944

945

946

947

948

949

950

951

952

953

954

955

956

957

958

959

960

961

962

963

964

965

966

967

968

969

970

971

972

973

974

975

976

977

978

979

980

981

982

983

984

985

986

987

988

989

990

991

992

993

994

995

996

997

998

999

1000

1001

1002

1003

1004

1005

1006

1007

1008

1009

1010

1011

1012

enum class ModeT : uint8_t;

#include <M5Atom.h>

#include <Kalman.h>

#include <WiFi.h>

#include <WebServer.h>

#include <Preferences.h>

#include <PS4Controller.h>

#include "driver/twai.h"

#include <SimpleFOC.h>

twai_message_t rx_msg;

WebServer server(80);

const char ssid[] = "ATOM"; // SSID

const char pass[] = "password"; // password

const IPAddress ip(192, 168,22, 90); // IPアドレス

const IPAddress subnet(255, 255, 255, 0); // サブネットマスク

int Motion = 0;

int idleState = 0;

int delay1 = 50, delay2 = 140;

float xZero = 10.0, zZero = 99.0;

float dx1 = 10.0, dx2 = 5.0;

float dz1 = 3.0, dz2 = 16.0;

float tim;

unsigned long time_mSt;

LowPassFilter filter = LowPassFilter(0.3);

float tf = 0.3;

float th = 30.0;

int stateJudge = 0;

float torqueL = 0.0, torqueR = 0.0;

float preTorque = 0.0, currentTorque = 0.0, diffTorque = 0.0;

float offsetX = 0.0, offsetY = 0.0;

int lastLStickX = 0, lastLStickY = 0, lastRStickX = 0, lastRStickY = 0;

unsigned long oldTime = 0, loopTime, nowTime, startTime;

float dt;

float accX = 0, accY = 0, accZ = 0;

float gyroX = 0, gyroY = 0, gyroZ = 0;

float theta_X = 0.0, theta_Y = 0.0;

float theta_Xdot = 0.0, theta_Ydot = 0.0;

Kalman kalmanX, kalmanY;

float kalAngleX, kalAngleDotX, kalAngleY, kalAngleDotY;

float Kp = 0.3, Kd = 0.2;

float rollVal = 0.0, rollCtrlL = 0.0, rollCtrlR = 0.0;

Preferences preferences;

//加速度センサから傾きデータ取得 [deg]

void get_theta() {

M5.IMU.getAccelData(&accX,&accY,&accZ);

//傾斜角導出単位はdeg

theta_X = atan2(accY, -accZ) * 57.29578f + offsetX;

theta_Y = -atan2(-accX, -accZ) * 57.29578f + offsetY;

}

//角速度取得

void get_gyro_data() {

M5.IMU.getGyroData(&gyroX,&gyroY,&gyroZ);

theta_Xdot = -gyroX;

theta_Ydot = gyroY;

}

//CAN送信 L

void sendL(float xL, float hL) {

twai_message_t msg = {};

msg.identifier = 0x121;

msg.extd = 0; // 標準ID（11bit）

msg.data_length_code = 8;

// floatをバイト配列にコピー

memcpy(&msg.data[0], &xL, 4);

memcpy(&msg.data[4], &hL, 4);

// 送信

twai_transmit(&msg, 0);

}

//CAN送信 R

void sendR(float xR, float hR) {

twai_message_t msg = {};

msg.identifier = 0x122;

msg.extd = 0; // 標準ID（11bit）

msg.data_length_code = 8;

// floatをバイト配列にコピー

memcpy(&msg.data[0], &xR, 4);

memcpy(&msg.data[4], &hR, 4);

// 送信

twai_transmit(&msg, 0);

}

//CAN送信 Roll

void sendRoll(float angL, float angR) {

twai_message_t msg = {};

msg.identifier = 0x123;

msg.extd = 0; // 標準ID（11bit）

msg.data_length_code = 8;

// floatをバイト配列にコピー

memcpy(&msg.data[0], &angL, 4);

memcpy(&msg.data[4], &angR, 4);

// 送信

twai_transmit(&msg, 0);

}

//モード定義

enum class ModeT : uint8_t {Idle, Step, Ad, Back};

//モードを設定して実行

void setMotion(ModeT m) {

switch (m) {

case ModeT::Step: //足踏み

if(Motion == 0){

sendL(xZero, zZero);

Motion = 1;

time_mSt = millis();

tim = 0;

}else if(Motion == 1){

tim = millis() - time_mSt;

if(tim <= delay1){

sendR(xZero, zZero + dz1 / delay1 * tim); //0 -> dz1

}else{

time_mSt = millis();

tim = 0;

Motion = 2;

}

}else if(Motion == 2 && tim <= delay2){

tim = millis() - time_mSt;

sendR(xZero, zZero + dz1 - (dz1 + dz2) / delay2 * tim); //dz1 -> -dz2

}else if(Motion == 2 && tim > delay2){

Motion = 3;

startTime = millis();

while(true) { // 接地判定まで待機

sendR(xZero, zZero);

if(stateJudge == 1 || millis() - startTime > 1000){

break;

}

Motion = 4;

stateJudge = 0;

}else if(Motion == 4){

sendR(xZero, zZero);

Motion = 5;

time_mSt = millis();

tim = 0;

}else if(Motion == 5){

tim = millis() - time_mSt;

if(tim <= delay1){

sendL(xZero, zZero + dz1 / delay1 * tim); //0 -> dz1

}else{

time_mSt = millis();

tim = 0;

Motion = 6;

}

}else if(Motion == 6 && tim <= delay2){

tim = millis() - time_mSt;

sendL(xZero, zZero + dz1 - (dz1 + dz2) / delay2 * tim); //dz1 -> -dz2

}else if(Motion == 6 && tim > delay2 ){

Motion = 7;

startTime = millis();

while(true) { // 接地判定まで待機

sendL(xZero, zZero);

if(stateJudge == 1 || millis() - startTime > 1000){

break;

}

Motion = 0;

stateJudge = 0;

}

break;

case ModeT::Ad: //前進

if(Motion == 0){

sendL(xZero + dx1, zZero);

sendR(xZero - dx1, zZero);

Motion = 1;

time_mSt = millis();

tim = 0;

}else if(Motion == 1){

tim = millis() - time_mSt;

if(tim <= delay1){

sendR(xZero - dx1 - dx2 / delay1 * tim, zZero + dz1 / delay1 * tim); //0 -> dz1

}else{

time_mSt = millis();

tim = 0;

Motion = 2;

}

}else if(Motion == 2 && tim <= delay2){

tim = millis() - time_mSt;

sendL(xZero + dx1 - 2.0 * dx1 / delay2 * tim, zZero);

sendR(xZero - dx1 - dx2 + (2.0 * dx1 + dx2) / delay2 * tim, zZero + dz1 - (dz1 + dz2) / delay2 * tim); //dz1 -> -dz2

}else if(Motion == 2 && tim > delay2){

Motion = 3;

startTime = millis();

while(true) { // 接地判定まで待機

sendL(xZero - dx1, zZero);

sendR(xZero + dx1, zZero);

if(stateJudge == 1 || millis() - startTime > 1000){

break;

}

Motion = 4;

stateJudge = 0;

}else if(Motion == 4){

sendL(xZero - dx1, zZero);

sendR(xZero + dx1, zZero);

Motion = 5;

time_mSt = millis();

tim = 0;

}else if(Motion == 5){

tim = millis() - time_mSt;

if(tim <= delay1){

sendL(xZero - dx1 - dx2 / delay1 * tim, zZero + dz1 / delay1 * tim); //0 -> dz1

}else{

time_mSt = millis();

tim = 0;

Motion = 6;

}

}else if(Motion == 6 && tim <= delay2){

tim = millis() - time_mSt;

sendL(xZero - dx1 - dx2 + (2.0 * dx1 + dx2) / delay2 * tim, zZero + dz1 - (dz1 + dz2) / delay2 * tim); //dz1 -> -dz2

sendR(xZero + dx1 - 2.0 * dx1 / delay2 * tim, zZero);

}else if(Motion == 6 && tim > delay2 ){

Motion = 7;

startTime = millis();

while(true) { // 接地判定まで待機

sendL(xZero + dx1, zZero);

sendR(xZero - dx1, zZero);

if(stateJudge == 1 || millis() - startTime > 1000){

break;

}

Motion = 0;

stateJudge = 0;

}

break;

case ModeT::Back: //後進

if(Motion == 0){

sendL(xZero - dx1, zZero);

sendR(xZero + dx1, zZero);

Motion = 1;

time_mSt = millis();

tim = 0;

}else if(Motion == 1){

tim = millis() - time_mSt;

if(tim <= delay1){

sendR(xZero + dx1 + dx2 / delay1 * tim, zZero + dz1 / delay1 * tim); //0 -> dz1

}else{

time_mSt = millis();

tim = 0;

Motion = 2;

}

}else if(Motion == 2 && tim <= delay2){

tim = millis() - time_mSt;

sendL(xZero - dx1 + 2.0 * dx1 / delay2 * tim, zZero);

sendR(xZero + dx1 + dx2 - (2.0 * dx1 + dx2) / delay2 * tim, zZero + dz1 - (dz1 + dz2) / delay2 * tim); //dz1 -> -dz2

}else if(Motion == 2 && tim > delay2){

Motion = 3;

startTime = millis();

while(true) { // 接地判定まで待機

sendL(xZero + dx1, zZero);

sendR(xZero - dx1, zZero);

if(stateJudge == 1 || millis() - startTime > 1000){

break;

}

Motion = 4;

stateJudge = 0;

}else if(Motion == 4){

sendL(xZero + dx1, zZero);

sendR(xZero - dx1, zZero);

Motion = 5;

time_mSt = millis();

tim = 0;

}else if(Motion == 5){

tim = millis() - time_mSt;

if(tim <= delay1){

sendL(xZero + dx1 + dx2 / delay1 * tim, zZero + dz1 / delay1 * tim); //0 -> dz1

}else{

time_mSt = millis();

tim = 0;

Motion = 6;

}

}else if(Motion == 6 && tim <= delay2){

tim = millis() - time_mSt;

sendL(xZero + dx1 + dx2 - (2.0 * dx1 + dx2) / delay2 * tim, zZero + dz1 - (dz1 + dz2) / delay2 * tim); //dz1 -> -dz2

sendR(xZero - dx1 + 2.0 * dx1 / delay2 * tim, zZero);

}else if(Motion == 6 && tim > delay2 ){

Motion = 7;

startTime = millis();

while(true) { // 接地判定まで待機

sendL(xZero - dx1, zZero);

sendR(xZero + dx1, zZero);

if(stateJudge == 1 || millis() - startTime > 1000){

break;

}

Motion = 0;

stateJudge = 0;

}

break;

default: // Idle 初期姿勢

Motion = 0;

for(int i = 0; i < 5; i++){

sendL(xZero, zZero);

sendR(xZero, zZero);

delay(20);

}

break;

}

//Core0

void display(void *pvParameters) {

M5.IMU.Init();

//フルスケールレンジ

M5.IMU.SetAccelFsr(M5.IMU.AFS_2G);

M5.IMU.SetGyroFsr(M5.IMU.GFS_250DPS);

get_theta();

kalmanX.setAngle(theta_X);

kalmanY.setAngle(theta_Y);

M5.dis.setBrightness(20);

WiFi.softAP(ssid, pass); // SSIDとパスの設定

delay(100); // 追記：このdelayを入れないと失敗する場合がある

WiFi.softAPConfig(ip, ip, subnet); // IPアドレス、ゲートウェイ、サブネットマスクの設定

IPAddress myIP = WiFi.softAPIP(); // WiFi.softAPIP()でWiFi起動

server.on("/", handleRoot);

server.on("/x0M", x0M);

server.on("/x0P", x0P);

server.on("/dx1M", dx1M);

server.on("/dx1P", dx1P);

server.on("/dx2M", dx2M);

server.on("/dx2P", dx2P);

server.on("/z0M", z0M);

server.on("/z0P", z0P);

server.on("/dz1M", dz1M);

server.on("/dz1P", dz1P);

server.on("/dz2M", dz2M);

server.on("/dz2P", dz2P);

server.on("/delay1M", d1M);

server.on("/delay1P", d1P);

server.on("/delay2M", d2M);

server.on("/delay2P", d2P);

server.on("/KpM", KpM);

server.on("/KpP", KpP);

server.on("/KdM", KdM);

server.on("/KdP", KdP);

server.on("/thM", thM);

server.on("/thP", thP);

server.on("/tfM", tfM);

server.on("/tfP", tfP);

server.on("/offsetXP", offsetXP);

server.on("/offsetXM", offsetXM);

server.on("/offsetYP", offsetYP);

server.on("/offsetYM", offsetYM);

server.begin();

twai_general_config_t g_config = {

.mode = TWAI_MODE_NORMAL,

.tx_io = (gpio_num_t)19,

.rx_io = (gpio_num_t)22,

.clkout_io = TWAI_IO_UNUSED,

.bus_off_io = TWAI_IO_UNUSED,

.tx_queue_len = 5,

.rx_queue_len = 5,

.alerts_enabled = TWAI_ALERT_NONE,

.clkout_divider = 0,

.intr_flags = ESP_INTR_FLAG_LEVEL1

};

//twai_timing_config_t t_config = TWAI_TIMING_CONFIG_500KBITS();

twai_timing_config_t t_config = TWAI_TIMING_CONFIG_1MBITS();

twai_filter_config_t f_config = TWAI_FILTER_CONFIG_ACCEPT_ALL();

if (twai_driver_install(&g_config, &t_config, &f_config) == ESP_OK) {

Serial.println("TWAI Driver installed");

} else {

Serial.println("TWAI Driver install failed");

}

if (twai_start() == ESP_OK) {

Serial.println("TWAI Started");

} else {

Serial.println("TWAI Start failed");

}

for (;;){

server.handleClient();

//LED表示

M5.dis.clear();

if(kalAngleX > 20.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i, 0xff0000);

}

}else if(kalAngleX <= 20.0 && kalAngleX > 12.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i, 0x0000ff);

}

}else if(kalAngleX <= 12.0 && kalAngleX > 4.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i + 5, 0x0000ff);

}

}else if(kalAngleX <= 4.0 && kalAngleX > 1.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i + 10, 0x0000ff);

}

}else if(abs(kalAngleX) <= 1.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i + 10, 0x00ff00);

}

}else if(kalAngleX >= -4.0 && kalAngleX < -1.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i + 10, 0x0000ff);

}

}else if(kalAngleX >= -12.0 && kalAngleX < -4.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i + 15, 0x0000ff);

}

}else if(kalAngleX >= -20.0 && kalAngleX < -12.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i + 20, 0x0000ff);

}

}else if(kalAngleX < -20.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i + 20, 0xff0000);

}

if(kalAngleY > 20.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i * 5, 0xff0000);

}

}else if(kalAngleY <= 20.0 && kalAngleY > 12.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i * 5, 0x0000ff);

}

}else if(kalAngleY <= 12.0 && kalAngleY > 4.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i * 5 + 1, 0x0000ff);

}

}else if(kalAngleY <= 4.0 && kalAngleY > 1.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i * 5 + 2, 0x0000ff);

}

}else if(abs(kalAngleY) <= 1.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i * 5 + 2, 0x00ff00);

}

}else if(kalAngleY >= -4.0 && kalAngleY < -1.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i * 5 + 2, 0x0000ff);

}

}else if(kalAngleY >= -12.0 && kalAngleY < -4.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i * 5 + 3, 0x0000ff);

}

}else if(kalAngleY >= -20.0 && kalAngleY < -12.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i * 5 + 4, 0x0000ff);

}

}else if(kalAngleY < -20.0){

for(int i = 0; i < 5; i++){

M5.dis.drawpix(i * 5 + 4, 0xff0000);

}

nowTime = micros();

loopTime = nowTime - oldTime;

oldTime = nowTime;

dt = (float)loopTime / 1000000.0; //sec

get_theta();

get_gyro_data();

//カルマンフィルタ姿勢傾き

kalAngleX = kalmanX.getAngle(theta_X, theta_Xdot, dt);

kalAngleY = kalmanY.getAngle(theta_Y, theta_Ydot, dt);

//カルマンフィルタ姿勢角速度

kalAngleDotX = kalmanX.getRate();

kalAngleDotY = kalmanY.getRate();

//ロール軸send

rollVal = Kp * kalAngleY + Kd * kalAngleDotY;

sendRoll(rollVal - rollCtrlL, rollVal - rollCtrlR);

//足トルク受信

if (twai_receive(&rx_msg, 0) == ESP_OK) {

if (rx_msg.identifier == 0x211 && rx_msg.data_length_code == 4) {

memcpy(&torqueL, &rx_msg.data[0], 4);

}else if (rx_msg.identifier == 0x212 && rx_msg.data_length_code == 4) {

memcpy(&torqueR, &rx_msg.data[0], 4);

}

currentTorque = filter(torqueL - torqueR);

diffTorque = currentTorque - preTorque;

if(diffTorque > th && Motion == 7 && stateJudge == 0){

stateJudge = 1;

}else if(diffTorque < -th && Motion == 3 && stateJudge == 0){

stateJudge = 1;

}

preTorque = currentTorque;

}

disableCore0WDT();

}

//ブラウザ表示

void handleRoot() {

String temp ="<!DOCTYPE html> \n<html lang=\"ja\">";

temp +="<head>";

temp +="<meta charset=\"utf-8\">";

temp +="<title>ATOM</title>";

temp +="<meta name=\"viewport\" content=\"width=device-width, initial-scale=1\">";

temp +="<style>";

temp +=".container{";

temp +=" max-width: 500px;";

temp +=" margin: auto;";

temp +=" text-align: center;";

temp +=" font-size: 1.2rem;";

temp +="}";

temp +="span,.pm{";

temp +=" display: inline-block;";

temp +=" border: 1px solid #ccc;";

temp +=" width: 50px;";

temp +=" height: 30px;";

temp +=" vertical-align: middle;";

temp +=" margin-bottom: 20px;";

temp +="}";

temp +="span{";

temp +=" width: 120px;";

temp +="}";

temp +="button{";

temp +=" width: 100px;";

temp +=" height: 40px;";

temp +=" font-weight: bold;";

temp +=" margin-bottom: 20px;";

temp +="}";

temp +="button.on{ background:lime; color:white; }";

temp +=".column-3{ max-width:330px; margin:auto; text-align:center; display:flex; justify-content:space-between; flex-wrap:wrap; }";

temp +="</style>";

temp +="</head>";

temp +="<body>";

temp +="<div class=\"container\">";

temp +="<h3>ATOM</h3>";

//dx1

temp +="dx1 ";

temp +="<a class=\"pm\" href=\"/dx1M\">-</a>";

temp +="" + String(dx1) + "";

temp +="<a class=\"pm\" href=\"/dx1P\">+</a> ";

//dx2

temp +="dx2 ";

temp +="<a class=\"pm\" href=\"/dx2M\">-</a>";

temp +="" + String(dx2) + "";

temp +="<a class=\"pm\" href=\"/dx2P\">+</a> ";

//dz1

temp +="dz1 ";

temp +="<a class=\"pm\" href=\"/dz1M\">-</a>";

temp +="" + String(dz1) + "";

temp +="<a class=\"pm\" href=\"/dz1P\">+</a> ";

//dz2

temp +="dz2 ";

temp +="<a class=\"pm\" href=\"/dz2M\">-</a>";

temp +="" + String(dz2) + "";

temp +="<a class=\"pm\" href=\"/dz2P\">+</a> ";

//delay1

temp +="delay1 ";

temp +="<a class=\"pm\" href=\"/delay1M\">-</a>";

temp +="" + String(delay1) + "";

temp +="<a class=\"pm\" href=\"/delay1P\">+</a> ";

//delay2

temp +="delay2 ";

temp +="<a class=\"pm\" href=\"/delay2M\">-</a>";

temp +="" + String(delay2) + "";

temp +="<a class=\"pm\" href=\"/delay2P\">+</a> ";

//初期姿勢x

temp +="x0 ";

temp +="<a class=\"pm\" href=\"/x0M\">-</a>";

temp +="" + String(xZero) + "";

temp +="<a class=\"pm\" href=\"/x0P\">+</a> ";

//初期姿勢z

temp +="z0 ";

temp +="<a class=\"pm\" href=\"/z0M\">-</a>";

temp +="" + String(zZero) + "";

temp +="<a class=\"pm\" href=\"/z0P\">+</a> ";

//Kp

temp +="Kp ";

temp +="<a class=\"pm\" href=\"/KpM\">-</a>";

temp +="" + String(Kp) + "";

temp +="<a class=\"pm\" href=\"/KpP\">+</a> ";

//Kd

temp +="Kd ";

temp +="<a class=\"pm\" href=\"/KdM\">-</a>";

temp +="" + String(Kd) + "";

temp +="<a class=\"pm\" href=\"/KdP\">+</a> ";

//th

temp +="th ";

temp +="<a class=\"pm\" href=\"/thM\">-</a>";

temp +="" + String(th) + "";

temp +="<a class=\"pm\" href=\"/thP\">+</a> ";

//tf

temp +="LPF Tf ";

temp +="<a class=\"pm\" href=\"/tfM\">-</a>";

temp +="" + String(tf) + "";

temp +="<a class=\"pm\" href=\"/tfP\">+</a> ";

//offsetX

temp += "offsetX ";

temp += "<a class=\"pm\" href=\"/offsetXM\">-</a>";

temp += "" + String(offsetX) + "";

temp += "<a class=\"pm\" href=\"/offsetXP\">+</a> ";

//offsetY

temp += "offsetY ";

temp += "<a class=\"pm\" href=\"/offsetYM\">-</a>";

temp += "" + String(offsetY) + "";

temp += "<a class=\"pm\" href=\"/offsetYP\">+</a> ";

temp +="</div>";

temp +="</body>";

server.send(200, "text/HTML", temp);

}

void x0M() {

if(xZero > -150.0){

xZero -= 1.0;

preferences.putFloat("xZero", xZero );

}

handleRoot();

}

void x0P() {

if(xZero < 150.0){

xZero += 1.0;

preferences.putFloat("xZero", xZero );

}

handleRoot();

}

void dx1M() {

if(dx1 > -100.0){

dx1 -= 1.0;

preferences.putFloat("dx1", dx1);

}

handleRoot();

}

void dx1P() {

if(dx1 < 100.0){

dx1 += 1.0;

preferences.putFloat("dx1", dx1);

}

handleRoot();

}

void dx2M() {

if(dx2 > -100.0){

dx2 -= 1.0;

preferences.putFloat("dx2", dx2);

}

handleRoot();

}

void dx2P() {

if(dx2 < 100.0){

dx2 += 1.0;

preferences.putFloat("dx2", dx2);

}

handleRoot();

}

void z0M() {

if(zZero > 0.0){

zZero -= 1.0;

preferences.putFloat("zZero", zZero );

}

handleRoot();

}

void z0P() {

if(zZero < 150.0){

zZero += 1.0;

preferences.putFloat("zZero", zZero );

}

handleRoot();

}

void dz1M() {

if(dz1 > 0.0){

dz1 -= 0.5;

preferences.putFloat("dz1", dz1 );

}

handleRoot();

}

void dz1P() {

if(dz1 < 100.0){

dz1 += 0.5;

preferences.putFloat("dz1", dz1 );

}

handleRoot();

}

void dz2M() {

if(dz2 > 0.0){

dz2 -= 0.5;

preferences.putFloat("dz2", dz2 );

}

handleRoot();

}

void dz2P() {

if(dz2 < 100.0){

dz2 += 0.5;

preferences.putFloat("dz2", dz2 );

}

handleRoot();

}

void d1M() {

if(delay1 > 0){

delay1 -= 5;

preferences.putInt("delay1", delay1);

}

handleRoot();

}

void d1P() {

if(delay1 <= 1000){

delay1 += 5;

preferences.putInt("delay1", delay1);

}

handleRoot();

}

void d2M() {

if(delay2 > 0){

delay2 -= 5;

preferences.putInt("delay2", delay2);

}

handleRoot();

}

void d2P() {

if(delay2 <= 1000){

delay2 += 5;

preferences.putInt("delay2", delay2);

}

handleRoot();

}

void KpM() {

if(Kp > -10.0){

Kp -= 0.1;

preferences.putFloat("Kp", Kp);

}

handleRoot();

}

void KpP() {

if(Kp <= 10.0){

Kp += 0.1;

preferences.putFloat("Kp", Kp);

}

handleRoot();

}

void KdM() {

if(Kd > -10.0){

Kd -= 0.01;

preferences.putFloat("Kd", Kd);

}

handleRoot();

}

void KdP() {

if(Kd <= 10.0){

Kd += 0.01;

preferences.putFloat("Kd", Kd);

}

handleRoot();

}

void thM() {

if (th >= 0) {

th -= 5.0;

preferences.putFloat("th", th);

}

handleRoot();

}

void thP() {

if (th <= 100.0) {

th += 5.0;

preferences.putFloat("th", th);

}

handleRoot();

}

void tfM() {

if (tf >= 0.05) {

tf -= 0.05;

preferences.putFloat("tf", tf);

filter.Tf = tf;

}

handleRoot();

}

void tfP() {

if (tf <= 1.0) {

tf += 0.05;

preferences.putFloat("tf", tf);

filter.Tf = tf;

}

handleRoot();

}

void offsetXM() {

if (offsetX >= -160) {

offsetX -= 0.1;

preferences.putFloat("offsetX", offsetX);

}

handleRoot();

}

void offsetXP() {

if (offsetX <= 160) {

offsetX += 0.1;

preferences.putFloat("offsetX", offsetX);

}

handleRoot();

}

void offsetYM() {

if (offsetY >= -160) {

offsetY -= 0.1;

preferences.putFloat("offsetY", offsetY);

}

handleRoot();

}

void offsetYP() {

if (offsetY <= 160) {

offsetY += 0.1;

preferences.putFloat("offsetY", offsetY);

}

handleRoot();

}

void setup() {

M5.begin(true, true, true); //SerialEnable, bool I2CEnable, DisplayEnable

Serial.println("-----------------------------");

uint8_t btmac[6];

esp_read_mac(btmac, ESP_MAC_BT);

Serial.printf("[Bluetooth] Mac Address = %02X:%02X:%02X:%02X:%02X:%02X\r\n", btmac[0], btmac[1], btmac[2], btmac[3], btmac[4], btmac[5]);

PS4.begin();

//パラメータ初期値取得

preferences.begin("parameter", false);

Kp = preferences.getFloat("Kp", Kp);

Kd = preferences.getFloat("Kd", Kd);

xZero = preferences.getFloat("xZero", xZero);

dx1 = preferences.getFloat("dx1", dx1);

dx2 = preferences.getFloat("dx2", dx2);

zZero = preferences.getFloat("zZero", zZero);

dz1 = preferences.getFloat("dz1", dz1);

dz2 = preferences.getFloat("dz2", dz2);

delay1 = preferences.getInt("delay1", delay1);

delay2 = preferences.getInt("delay2", delay2);

th = preferences.getFloat("th", th);

tf = preferences.getFloat("tf", tf);

filter.Tf = tf;

offsetX = preferences.getFloat("offsetX", offsetX);

offsetY = preferences.getFloat("offsetY", offsetY);

//core0 タスク

xTaskCreatePinnedToCore(

display

, "display" // A name just for humans

, 4096 // This stack size can be checked & adjusted by reading the Stack Highwater

, NULL

, 1 // Priority, with 3 (configMAX_PRIORITIES - 1) being the highest, and 0 being the lowest.

, NULL

, 0);

}

void loop(){

if (PS4.isConnected()) { //PS4コントローラ

int currentLStickX = PS4.LStickX();

int currentLStickY = PS4.LStickY();

int currentRStickX = PS4.RStickX();

int currentRStickY = PS4.RStickY();

if (currentLStickX != lastLStickX || currentLStickY != lastLStickY) {

float Lx = PS4.LStickX() / 4.0;

float Ly = PS4.LStickY() / 3.0;

sendL(-Lx + xZero, Ly + zZero);

sendR(Lx + xZero, Ly + zZero);

lastLStickX = currentLStickX;

lastLStickY = currentLStickY;

}else if (currentRStickX != lastRStickX || currentRStickY != lastRStickY) {

rollCtrlL = PS4.RStickX() / 10.0;

rollCtrlR = rollCtrlL;

lastRStickX = currentRStickX;

lastRStickY = currentRStickY;

}else if (PS4.Up()) {

setMotion(ModeT::Ad);

idleState = 0;

}else if (PS4.Down()) {

setMotion(ModeT::Back);

idleState = 0;

}else if (PS4.Cross()) {

setMotion(ModeT::Step);

idleState = 0;

}else if(idleState == 0){

setMotion(ModeT::Idle);

idleState = 1;

}

}else {

setMotion(ModeT::Idle);

}

動作モードを enum class ModeT (L. 1, 131) で定義して、setMotion() 関数内 (L. 134～337)で動作を切り替えています。
モードは以下の4種でPS4コントローラで切り替えます (L. 996～1011)。

Idle：初期姿勢 (x0 = 10mm, z0 = 99mm)　
Step：足踏み　×ボタン
Ad：前進　十字キー上ボタン
Back：後進　十字キー下ボタン

足踏み、前後進の動作詳細は次節以降で説明します。

　
足運動時のウェイトシフトや足底地面接地をモータトルク値(電流値)の検知で実施します (L. 536～553) 。詳細は次節。
　CAN ID 0x211：左足下腿モータのトルク受信
　CAN ID 0x212：右足下腿モータのトルク受信

トルク(モータ負荷電流)の生データにはノイズが乗っているためSimpleFOCのLPFライブラリを使用してフィルタリングしています (L.10, 36～41, 544)。
　tf：時定数（応答の遅さ）
　 tfを大きくすると → 出力はなめらかになるが応答が遅れる
　 tfを小さくすると → 応答は速いがノイズが残る

書き込み

ATOM Matrixに書き込む際にはモータに給電しないようにATOMの電源ラインは外してください。

ボードは”M5Stack-ATOM”を選択
PS4Controllerライブラリのサイズが大きいのでPartition Schemeは”No OTA (Large APP)”を選択

ブラウザアプリ

ATOM MatrixのAPモードでWiFi接続してブラウザから各種パラメータを指定します。

スマホもしくはPCのWiFi接続設定でSSID ”ATOM”に接続
　パスワード：password
ブラウザで”192.168.22.90”にアクセス

dx1：歩行時の歩幅指定 [mm]
dx2：歩行時の足蹴り上げ前後方向の幅 [mm]
dz1：歩行時の足蹴り上げ高さ [mm]
dz2：足上げ高さ [mm]
delay1：足蹴り上げ時間 [msec]
delay2：足上げ時間 [msec]
th：トルク接地判定しきい値
tf：トルクLPF 時定数

動作

起動後、PS4コントローラと同期して動作を楽しめます。

予算3万円でつくる BLDC 2足歩行ロボット pic.twitter.com/W8Q25QgzR8

— HomeMadeGarbage (@H0meMadeGarbage) September 13, 2025

足踏み

8つのMotionステートで足踏み動作を実現しています。

Motion番号	動作内容	補間 or 待機	条件・遷移先
0	左足を初期姿勢 (x0, z0) に戻す	即時	Motion = 1
1	右足を蹴り下げる (0 → dz1)	delay1 [ms]でリニア補間	終了後 Motion = 2
2	右足を上げる (dz1 → -dz2)	delay2 [ms]でリニア補間	終了後 Motion = 3
3	右足接地待ち	(x0, z0) に保持	接地検出(stateJudge==1) または 1秒経過 → Motion = 4
4	右足を初期姿勢 (x0, z0) に戻す	即時	Motion = 5
5	左足を蹴り下げる (0 → dz1)	delay1 [ms]でリニア補間	終了後 Motion = 6
6	左足を上げる (dz1 → -dz2)	delay2 [ms]でリニア補間	終了後 Motion = 7
7	左足接地待ち	(x0, z0) に保持	接地検出(stateJudge==1) または 1秒経過 → Motion = 0

足上げは事前に地面を蹴ってから実施することで、足上げ高さを稼いています。
要するに蹴りでウェイトシフトを容易にしています。

左右動作の切り替えは足モータのトルクによる足底地面接地検知で実施しています。
左右の下腿モータトルクをCAN通信で受信しています。

左右のトルクの差で接地を検出

予算3万円でつくる BLDC 2足歩行ロボット
モータトルクの差で接地を検知 pic.twitter.com/ltoNLrhoLB

— HomeMadeGarbage (@H0meMadeGarbage) September 14, 2025

ここでは左右のトルク差の変化分をしきい値として接地判定しています。
変化分で判定することで地面の凸凹の影響を低減しています。

動作

PS4コントローラの×ボタンで足踏みします。

モータトルク検知による見事な接地検出で
こんなにも元気でスムーズな足踏みが実現 pic.twitter.com/th1W8jHXWg

— HomeMadeGarbage (@H0meMadeGarbage) September 14, 2025

転ばないように蹴り上げ量 (dz1)や蹴り上げ時間 (delay1) と
足上げ量 (dz2)や足上げ時間 (delay2) をうまく調整してください。

前後進

足踏み動作に前後方向動作を組み合わせて前後進を実現します。

前進時のステートは以下の通り

Motion	x方向の動作	z方向の動作	補間 or 待機	遷移条件
0	左足：x0 + dx1 右足：x0 – dx1	両足とも z0	即時	Motion = 1
1	右足：-dx1 → -dx1 – dx2	右足：0 → +dz1	delay1で補間	終了後 Motion=2
2	左足：+dx1 → -dx1 右足：-dx1 – dx2 → +dx1	左足： z0 固定右足：+dz1 → -dz2	delay2で補間	終了後 Motion=3
3	左足：x0 – dx1 右足：x0 + dx1	両脚とも z0	固定	接地検出(stateJudge==1) または 1秒経過 → Motion = 4
4	左足：x0 – dx1 右足：x0 + dx1	両脚とも z0	即時	Motion=5
5	左足：-dx1 → -dx1 – dx2	左足：0 → +dz1	delay1で補間	終了後 Motion=6
6	左足：-dx1 – dx2 → +dx1 右足：+dx1 → -dx1	左足：+dz1 → -dz2 右足：z0 固定	delay2で補間	終了後 Motion=7
7	左足：x0 + dx1 右足：x0 – dx1	両脚とも zZero	固定	接地検出(stateJudge==1) または 1秒経過 → Motion = 0

地面を蹴る際にdx2で進行方向と逆に斜めにすることで推進力を与えています。
dx1が前後の移動量で1歩の歩幅は2 × dx1 となります。

後進はx方向を反転して実現。

動作

PS4コントローラ十字キーの上下ボタンで前後進します。

予算3万円でつくる BLDC 2足歩行ロボット
前後進 pic.twitter.com/2nmLaxqmgp

— HomeMadeGarbage (@H0meMadeGarbage) September 14, 2025

演習問題

1-パラメータ調整

ATOM Matrixのブラウザアプリやコードを修正するなどして歩行パラメータ値を変更して動作にどう影響するのか体験してみよう。

2-動作検討

次回は旋回動作や横移動、ジャンプを紹介します。
予習として事前に動作を考えてみましょう。

おわりに

本号では2足歩行ロボット HM-01 の足踏み・歩行動作を楽しみました。
上手にウェイトシフトしてちょこまか歩いて可愛いです。

次回はさらに歩行をアレンジして旋回や横移動を楽しみたいと思います。
加えてBLDCの即効性を活用してジャンプ動作にも挑戦します。

コメントはこちらからコメントをキャンセル

このサイトはスパムを低減するために Akismet を使っています。コメントデータの処理方法の詳細はこちらをご覧ください。

ATOM用Arduinoコード

書き込み

ブラウザアプリ

動作

足踏み

動作

前後進

動作

演習問題

1-パラメータ調整

2-動作検討

おわりに

関連記事

コメントはこちらから コメントをキャンセル

コメントはこちらからコメントをキャンセル
