以前 製作した SHISEIGYO-1 Walker Jr. の足のブレードの距離を開けてみたところ。。。

特に問題なく歩行できることが分かりました。

左右の足の接地線の距離が離れると歩行のたびに大きく重心位置が変わりますが、
リアクションホイールに仕込んでいるIDRS (倒立角動的再調整システム) がうまく効いてバランスを保持しているようです。

IDRS (倒立角動的再調整システム)については以下参照ください。

3軸 姿勢制御モジュール SHISEIGYO-3 安定点倒立メソッドの確立 ーリアクションホイールへの道23ー



この結果を受けて、リアクションホイールでバランスをとる二足歩行ロボットを再検証しましたので報告します。





SHISEIGYO-1 Walker 参 で検討

SHISEIGYO-1 Walker 参 を用いて足の構成の再検討を実施します。
足先を1直線状に動かしてモデル歩きのような動作をするロボットです。

足は高トルクのシリアルサーボLX-244で構成しています。

足構成検討

とりあえず、ロール用の最上部サーボを取り除いて固定してみました。

この足先の形状では、明らかにうまくいきそうもありません。

足先製作

足先をL字状のブレードにしてみました。

片足のみですが、倒立も問題ないようです。
この形状であれば、左右の足の距離も大きく開くこともありません。

両足製作し足踏み動作を確認しました。

足踏みによって接地する足が変わっても、IDRS機能によってバランスが保たれています。

またSHISEIGYO-1 Walker 参 ではESP32のデュアルコアを用いて1台でフライホイールと足のサーボモータを制御していましたが、ここでは処理精度向上のためにESP32を2台使用してホイールとサーボをそれぞれ制御しています。



歩行

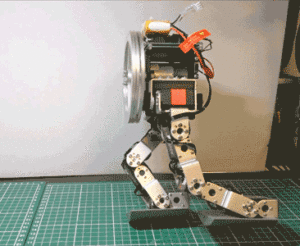

歩行動作を確認しました。

ゆっくりで姿勢は低い状態ですが無事に歩行動作を実現できました!!
モデル歩きなんて難しい方法ではなく最初からこうすれば良かった。。。ww

歩行メソッドは SHISEIGYO-2 WalkerやSHISEIGYO-1 Walker Jr.に適応したものと同様で正弦波で振動を抑えて制御しております。

SHISEIGYO-2 Walker の歩行を再検討3

システム構成

フライホイールとサーボモータの制御のためにESP32を2個使用しておりましたが、冗長でもったいないためシステムを再構成しました。

ATOMS3でフライホイールを制御し、Seeed XIAOで足のサーボモータ(6個)を制御するようにしました。

ATOMS3をAPモードにしてWiFiでブラウザからホイールの制御パラメータや足の座標や動作モードを指示します。
ATOMS3とXIAOはUARTで通信します。

電源には2セルのLiPoバッテリを使用します。



動作

更新したシステム構成で歩行動作確認

無事に動作しました。
このロボットを”SHISEIGYO-1 Walker 参 改”と命名!


足の高さを上げて、更に歩行速度も上げてみました。

いい感じ!姿勢がよくなり人間に近づきましたね。


更に足をのばしてみました。

こちらはまだ調整が必要そうです。。



おわりに

ここではSHISEIGYO-1 Walker 参 の足の構成を再検討し、2足歩行動作を実施しました。

現状では片足3個づつのサーボモータをしようしていますが、平行リンク機構を適応すれば片足サーボ2個で足を構築できます。

ロール用のサーボモータを追加すれば更に豊かな動作が実現できるかもしれません。

こいつは忙しくなりそうだゼ

次の記事

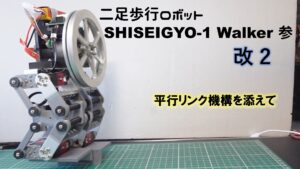

二足歩行ロボット SHISEIGYO-1 Walker 参 改 2
